Présentation du système pour grand réseaux.
Pour commencer à décrire notre système, il faut comprendre comment il s’articule autour de 3 piliers.
Le premier pilier est logiciel, il s’agit du muCommander. C’est là qu’est situé toutes les fonctionnalités, les commandes et l’intelligence du système.
Le deuxième pilier est l’alimentation DCC muPower. Elle génère le signal DCC d’une part mais aussi elle permet d’autre part de piloter les premiers éléments de votre réseau grâce aux cartes d’extension muExpansion.
Le troisième pilier est le boitier d’extension muArchitect. Il permet d’étendre les capacités de la muPower en offrant une connectivité supplémentaire via l’ajout de cartes muExpansion.
L‘ensemble communique via une liaison réseau (Ethernet ou Wi-Fi).

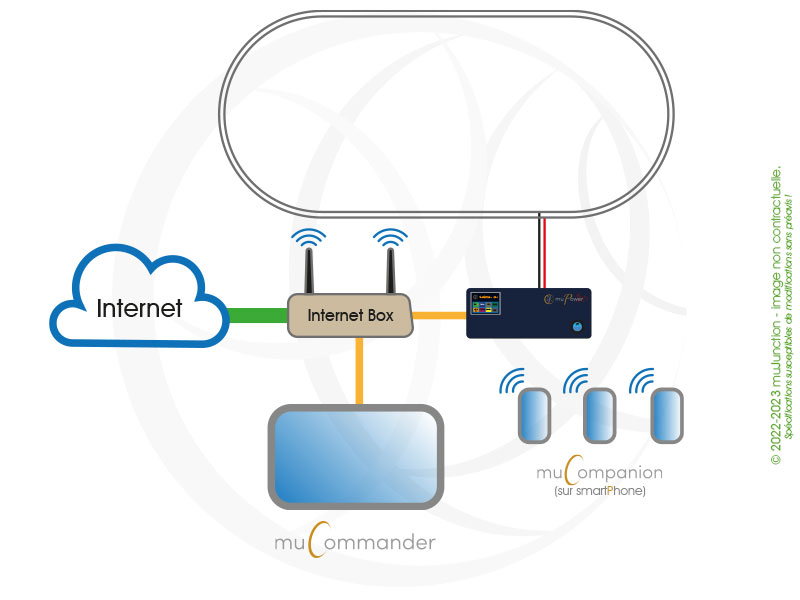

muPower peut être utilisée seule. Elle dispose de emplacements pour des cartes d’extension muExpansion ce qui lui permet de contrôler un réseau de démarrage par exemple.
Il lui faut au moins une connexion Ethernet connectée à votre réseau informatique domestique afin de pouvoir recevoir les ordres de pilotage du muCommander. La connexion par la liaison Wi-Fi est possible à condition d’avoir un signal robuste.
muCommander a, quant à lui, besoin d’une connexion Internet permanente afin de recevoir les mises à jours du système mais aussi gérer vos données d’utilisations et de connexion.
muCompanion est une application pour smartphone qui vous permet de piloter vos trains et d’effectuer certaines tâches liées au muCommander.

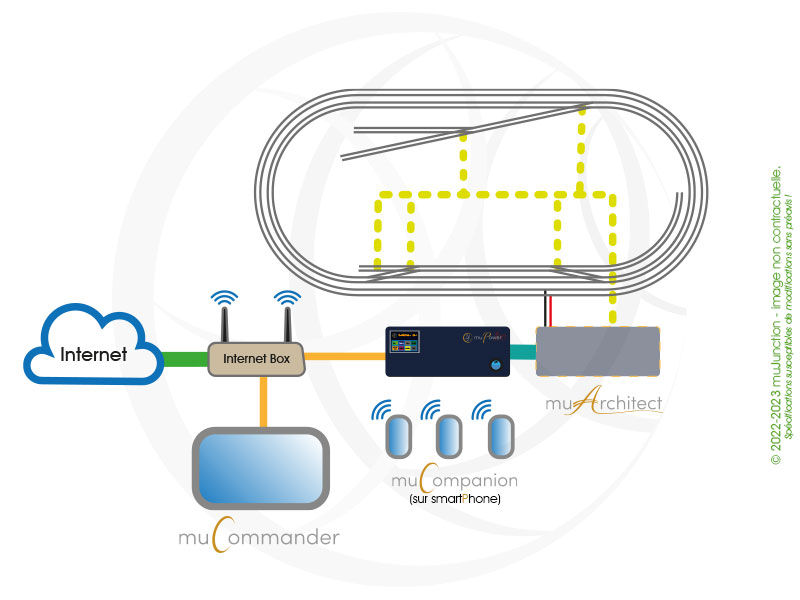

Si votre réseau nécessite d’avoir plus d’éléments à piloter comme les cantons, les aiguilles, les signaux, l’utilisation d’un ou de plusieurs boîtiers muArchitect est alors nécessaire.
La topologie de notre système est dite « scalable » c’est à dire qu’elle évolue en fonction de vos besoins par l’ajout de muArchitect supplémentaire.
Si vous avez besoin d’un plus grand nombre de de cartes d’extension muExpansion pour couvrir les besoins de votre réseau ou de plus de puissance disponible pour piloter plus de trains simultanément, l’ajout d’un muArchitect permet facilement de fournir ces services. C’est un gage d’une grande flexibilité et de facilité de mise en œuvre.

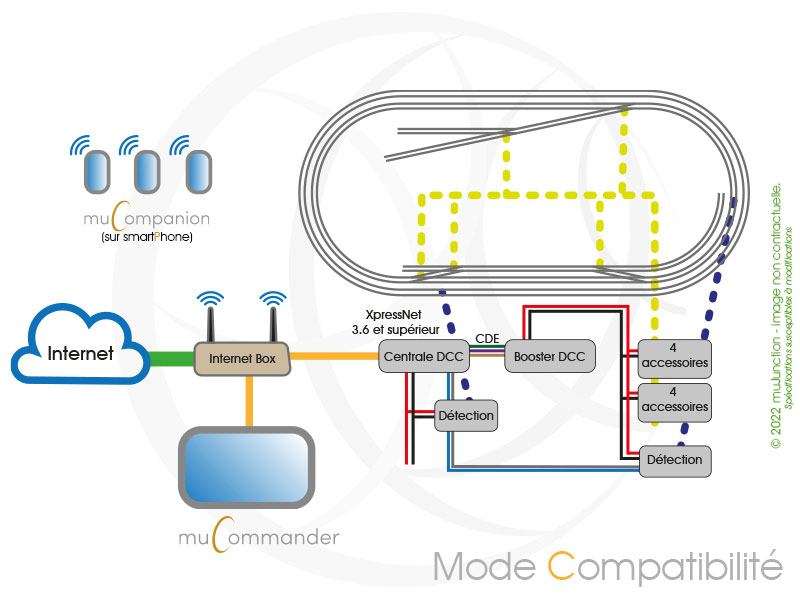

muCommander est aussi capable de pouvoir piloter les autres topologies digitales d’autres fabricants sous certaines conditions.
Ce mode de compatibilité permet de pouvoir gérer vos équipements mais certaines fonctions du muCommander seront fortement limitées à cause de l’architecture matériel de ces solutions digitales.
muCommander ne peut piloter à travers la connexion Ethernet ou USB que les centrales DCC utilisant le protocole XpressNet de Lenz en version 3.6 ou supérieur (Z21, LZV100, LZV200, DR5000, ou compatible…).
Le mode de compatibilité du muCommander ne supporte pas les protocoles propriétaires MM, mfx/mfx+, ni le LocoNet.
Les cartes d’extension muExpansion permettent d’ajouter des capacités de pilotages en fonction des besoins de votre réseau.
- L’Alimentation / rétroaction DCC,
- Les moteurs d’aiguillage lent (type MTB / Tortoise / Fulgurex / Lemaco, Cobalt sauf version IP,…),
- Les servomoteurs,
- Les moteurs à solénoïdes (décharge capacitive, fin de course ou sans),
- Les lumières et signaux lumineux,
- Les ponts tournant (type Fleischmann / Roco).
Elles sont indépendantes les unes des autres et peuvent s’acquérir à l’unité en fonction de vos besoins.
